RUANG LINGKUP

Apasih yang dimaksud dengan      Ruang Lingkup



      ruang lingkup berarti batasan dan secara khusus ruang lingkup berarti pengertian suatu materi secara lebih detail.

Ruang lingkup juga bisa dipakai untuk hal-hal yang sifatnya sederhana. Misalnya saja tentang teknik membuat cangkul.

I. RUANG LINGKUP SARANA DAN PRASARANA MENURUT JENISNYA

a)    Peralatan/perlengkapan kantor (office supplies)

Peralatan/perlengkapan adalah alat atau bahan yang digunakan untuk membantu pelaksanaan pekerjaan kantor, sehingga menghasilkan suatu pekerjaan yang diharapkan selesei lebih cepat, lebih tepat dan lebih baik. Peralatan/perlengkapan kantor dibedakan menjadi dua, yaitu

§  Paralatan/perlengkapan kantor dilihat dari bentuknya :

1. Peralatan/perlengkapan kantor berbentuk lembaran

                Perlatan/perlengkapan kantor yang berbentuk lembaran/helaian, yaitu kertas HVS, kertas              folio bergaris, kertas karbon, kertas stensil, formulir, kertas berkop, plastik transparan,          kertas karton, kertas buffalo, amplop dan map.

2. Peralatan/perlengkapan kantor berbentuk nonlembaran

                Peralatan/perlengkapan kantor yang berbentuk nonlembaran (bukan berupa kertas         lembaran), yaitu pulpen, pensil, spidol, penghapus, penggaris, rautan, gunting, pemotong        kertas (cutter), pembuka surat (letter opener), pelubang kertas dll.

3. Peralatan/perlengkapan kantor berbentuk buku

                Peralatan/perlengkapan kantor yang berbentuk buku, antara lain :

1.       Buku catatan (block note), yaitu buku untuk menulis catatan harian sekretaris.

2.       Buku pedoman organisasi, yaitu buku panduan tentang informasi yang berkaitan dengan organisasi, mulai sejarah, struktur, produk dan jasa, hingga prosedur kerja.

3.       Buku tamu, yaitu buku yang digunakan untuk mencatat tamu yang datang ke perusahaan.

4.       Buku agenda surat, yaitu buku yang mencatat keluar masuknya surat sehari-hari.

·         Peralatan/perlengkapan kantor dilihat dari penggunaannya :

1.       Barang habis pakai

                Barang habis pakai adalah barang/benda kantor yang pengguanaannya hanya                satu/beberapa kali pakai atau tidak tahan lama. Contoh : kertas, tinta, karbon, klip, pensil               dan pulpen.

2.       Barang tidak habis pakai

                Barang yang tidak habis pakai adalah barang/benda kantor yang penggunaannya tahan               lama. Contoh : stapler, perforator, cutter, dan gunting.

b)   Mesin-mesin kantor (office machine)

Mesin-mesin kantor (office machine) adalah alat yang digunakan untuk menghimpun, mencatat, mengolah bahan-bahan keterangan dalam pekerjaan kantor yang bekerja secara mekanik, elektrik, dan magnetik. Contoh : komputer, laptop, LCD, mesin tik manual dan elektrik, mesin fotocopy, dll.

c)    Mesin komunikasi kantor

Mesin komunikasi kantor adalah sarana kantor yang digunakan untuk melakukan komunikasi, baik di lingkungan organisasi sendiri maupun ke luar organisasi. Contoh : telepon, interkom, faksimile dan telepon wireless.

d)   Perabot kantor (office furniture)

Perabot kantor adalah benda-benda kantor yang terbuat dari kayu atau besi untuk membantu pelaksanaan tugas pekerjaan kantor. Contoh : meja, kursi, sofa (meja dan kursi untuk tamu), rak buku, lemari, papan tulis dlL.

e)    Interior kantor (office arrangement)

Interior kantor adalah benda-benda kantor yang digunakan untuk menambah suasana jadi menyenangkan sehingga memberi semangat dan kenyamanan dalam menyeleseikan pekerjaan. Contoh : gambar presiden dan wakil presiden, gambar lambang negara, bendera, struktur organisasi, lukisan, patung, vas bunga, tanaman hidup maupun buatan, jam dinding dll.

f)    Tata ruang kantor (office lay out)

Tata ruang kantor adalah pengaturan ruangan kantor serta penyusunan alat-alat dan perabotan kantor sesuai dengan luas lantai dan ruangan kantor yang tersedia sehingga memberikan kepuasan dan kenyamanan kepada karyawan dan pekerja.



Sistem Jaringan Komputer

Assalammualaikum,

PENGERTIAN, MANFAAT DAN JENIS JENIS JARINGAN KOMPUTER HINGGA CARA KERJANYA

Pengertian, manfaat dan jenis-jenis jaringan komputer ~ Jaringan komputer merupakan suatu sistem yang terdiri komputer dan perangkat lainnya yang dirancang untuk dapat bekerja bersama-sama dalam berbagai manfaat dan tujuan antara lain untuk berkomunikasi, akses informasi, menerima maupun memberikan layanan. Bagian yang menerima layanan disebut Client dan bagian yang memberikan layanan disebut Server. Sistem ini dikenal sebagai sistem client-server yang sudah digunakan pada hampir seluruh aplikasi jaringan komputer.

Pengertian jaringan komputer

Jaringan komputer merupakan sistem yang terdiri dari gabungan beberapa perangkat komputer yang didesain untuk dapat berbagi sumber daya, berkomunikasi dan akses informasi dari berbagai tempat.antar komputer yang satu dengan komputer yang lain.

Manfaat jaringan komputer

1. Berbagi sumber daya / pertukaran data
2. Mempermudah berkomunikasi / bertransaksi
3. Membantu akses informasi
4. Mampu memberikan akses informasi dengan cepat dan up-to-date

Kerugian Jaringan Komputer:

Sebenarnya istilah tepatnya mungkin bukan kerugian tetapi konsekuensi dari terhubungnya sistem komputer kita ke jaringan komputer ini diantaranya adalah masalah keamanan (security) baik pada pengaksesan berbagai sumberdaya dari pihak-pihak yang tidak berwenang maupun masalah keamanan (ancaman virus) pada data yang dipertukarkan.

Terlepas dari berbagai resiko yang harus kita hadapi, rasanya untuk komputer saat ini terhubung atau merupakan bagian dari jaringan komputer merupakan hal yang tidak bisa dihindari.


Jenis-jenis jaringan komputer berdasarkan jangkauan

 1. PAN (Personal Area Network)

PAN adalah singkatan dari personal area network. Jenis jaringan komputer PAN adalah hubungan antara dua atau lebih sistem komputer yang berjarak tidak terlalu jauh. Biasanya Jenis jaringan yang satu ini hanya berjarak 4 sampai 6 meter saja. Jenis jaringan ini sangat sering kita gunakan. contohnya menghubungkan hp dengan komputer.

   Cara kerja pada jaringan PAN (Personal Area Network)

2. LAN ( Local Area Network)
Local Area Network sering kita jumpai diperkantoran, kampus, maupun warnet. Jaringan ini dapat menghubungkan lebih dari 2 komputer di ruangan jarak dekat (terbatas) hingga beberapa KM saja. Jaringan ini biasanya terdiri dari komputer, printer, dan perangkat lainnya.
   Cara kerja pada jaringan LAN (Local Area Network)

jaringan ini menghubungkan komputer lokal secara bersamaan untuk share data/informasi pada suatu ruangan ke ruangan lain.
Berbeda dengan Jaringan Area Luas atau Wide Area Network (WAN), maka LAN mempunyai karakteristik sebagai berikut :

1. Mempunyai pesat data yang lebih tinggi
2. Meliputi wilayah geografi yang lebih sempit
3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi

Biasanya salah satu komputer di antara jaringan komputer itu akan digunakan menjadi server yang mengatur semua sistem di dalam jaringan tersebut.

Prinsip kerja Local Area Network

Prinsip Kerja LAN LAN dapat definisikan sebagai network atau jaringan sejumlah system komputer yang lokasinya terbatas didalam satu gedung, satu kompleks gedung atau suatu kampus dan tidak menggunakan media fasilitas komunikasi umum seperti telepon, melainkan pemilik dan pengelola media komunikasinya adalah pemilik LAN itu sendiri. Dari definisi diatas dapat kita ketahui bahwa sebuah LAN dibatasi oleh lokasi secara fisik. Adapun penggunaan LAN itu sendiri mengakibatkansemua komputer yang terhubung dalam jaringan dapat bertukar data atau dengan kata lain berhubungan. Kerjasama ini semakin berkembang dari hanya pertukaran data hingga penggunaan peralatan secara bersama. LAN yang umumnya menggunakan hub/switch, akan mengikuti prinsip kerja hub itu sendiri. Dalam hal ini adalah bahwa hub tidak memiliki pengetahuan tentang alamat tujuan sehingga penyampaian data secara broadcast, dan juga karena hub hanya memiliki satu domain collision sehingga bila salah satu port sibuk maka port-port yang lain harus menunggu. Itulah diantara kelebihan dan kekurangan jaringan LAN

• Kabel UTF

Kabel UTP merupakan salah satu media transmisi yang paling banyak digunakan untuk membuat sebuah jaringan local (Local Area Network), selain karena harganya relative murah, mudah dipasang dan cukup bisa diandalkan. Sesuai namanya Unshielded Twisted Pair berarti kabel pasangan berpilin/terbelit (twisted pair) tanpa pelindung (unshielded). Fungsi lilitan ini adalah sebagai eleminasi terhadap induksi dan kebocoran. Sebelumnya ada juga kabel STP (Shielded Twisted Pair), untuk contoh gambarnya dapat dilihat dibawah:


Terdapat beberapa jenis kategori kabel UTP ini yang menunjukkan kualitas, jumlah kerapatan lilitan pairnya, semakin tinggi katagorinya semakin rapat lilitannya dan parameter lainnya seperti berikut ini:

• Kabel UTP Category 1
  Digunakan untuk komunikasi telepon (mentransmisikan data kecepatan rendah), sehingga tidak cocock untuk mentransmisikan data.
• Kabel UTP Category 2
  Mampu mentransmisikan data dengan kecepatan sampai dengan 4 Mbps (Megabits per second)
• Kabel UTP Category 3
  Digunakan pada 10BaseT network, mampu mentransmisikan data dengan kecepatan sampai 1Mbps. 10BaseT kependekan dari 10 Mbps, Baseband, Twisted pair.
• Kabel UTP Category 4
  Sering digunakan pada topologi token ring, mampu mentransmisikan data dengan kecepatan sampai 16 Mbps
• Kabel UTP Category 5
  mampu mentransmisikan data dengan kecepatan sampai 100 Mbps,
• Kabel UTP Category 5e
  mampu mentransmisikan data dengan kecepatan sampai 1000 Mbps (1Gbps), frekwensi signal yang dapat dilewatkan sampai 100 MHz.
• Kabel UTP Category 6
  Mampu mentransmisikan data dengan kecepatan sampai 1000 Mbps (1Gbps), frekwensi signal yang dapat dilewatkan sampai 200 MHz. Secara fisik terdapat separator yg terbuat dari plastik yang berfungsi memisahkan keempat pair di dalam kabel tersebut.
• Kabel UTP Category 7 gigabit Ethernet (1Gbps), frekwensi signal 400 MHz

Untuk pemasangan kabel UTP, terdapat dua jenis pemasangan kabel UTP yang umum digunakan pada jaringan komputer terutama LAN, yaitu Straight Through Cable dan Cross Over Cable

Kabel straight
Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu  dengan ujung yang lainnya. Kabel straight digunakan untuk menghubungkan 2 device yang berbeda.

Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-kadang juga dipakai  sesuai  standar TIA/EIA 368A sebagai berikut:

Contoh penggunaan kabel straight adalah sebagai berikut :

1. Menghubungkan antara computer dengan switch
2. Menghubungkan computer dengan LAN pada modem cable/DSL
3. Menghubungkan router dengan LAN pada modem cable/DSL
4. Menghubungkan switch ke router
5. Menghubungkan hub ke router

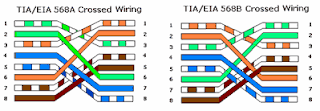

Kabel cross over
Kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan
ujung dua. Kabel cross over  digunakan untuk menghubungkan 2 device yang sama. Gambar dibawah adalah susunan standar kabel cross over.

Contoh penggunaan kabel cross over adalah sebagai berikut :

1. Menghubungkan 2 buah komputer secara langsung
2. Menghubungkan 2 buah switch
3. Menghubungkan 2 buah hub
4. Menghubungkan switch dengan hub
5. Menghubungkan komputer dengan router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.

Membuat kabel Straight dan Cross Over
Untuk membuat sebuah kabel jaringan menggunakan kabel UTP ini terdapat beberapa peralatan yang perlu kita siapkan, yaitu kabel UTP,  Connector RJ-45, Crimping tools dan RJ-45 LAN Tester, contoh gambarnya seperti dibawah ini:

Praktek membuat kabel Straight

1. Kupas bagian ujung kabel UTP, kira-kira 2 cm
2. Buka pilinan kabel, luruskan dan urutankan kabel sesuai standar TIA/EIA 368B
3. Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,
4. Masukan kabel  yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar.
5. Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada  konektor RJ-45 sudah “menggigit” tiap-tiap kabel.
6. Setelah selesai pada ujung yang satu, lakukan lagi pada ujung yang lain
7. Langkah terakhir adalah menge-cek kabel yang sudah kita buat tadi dengan menggunakan LAN tester, caranya masukan masing-masing ujung kabel (konektor RJ-45) ke masing2 port yang tersedia pada LAN tester, nyalakan dan pastikan semua lampu LED menyala sesuai dengan urutan kabel yang kita buat.
8. Dibawah ini adalah contoh ujung kabel UTP yang telah terpasang konektor RJ-45 dengan benar, selubung kabel (warna biru) ikut masuk kedalam konektor, urutan kabel dari kiri ke kanan (pada gambar dibawah ini urutan pin kabel dimulai dari atas ke bawah).

Demikianlah sekilas penjelasan tentang kabel UTP, category kabel UTP, standar urutan kabel straight dan cross over dan cara membuat kabel jaringan straight menggunakan crimping tools, semoga bisa membantu

3. MAN (Metropolitan Area Network)

MAN singkatan dari metropolitan area network. Jenis jaringan komputer MAN ini adalah suatu jaringan komputer dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan suatu lokasi seperti sekolah, kampus, perkantoran dan pemerintahan. Sebenarnya jaringan MAN ini adalah gabungan dari beberapa jaringan LAN. Jangkauan dari jaringan MAN ini bisa mencapai 10 - 50 kilo meter.
    Cara kerja pada jaringan MAN (Metropolitan Area Network)
jaringan ini menghubungkan komputer dengan lebih dari 1 gateway dengan jarak 10km+ biasanya digunakan pada perkotaan/perkantoran.

4. WAN (Wide Area Network)

Perkembangan dan kebutuhan atas informasi dan komunikasi menuntut komputer yang digunakan dapat berhubungan secara luas sehingga terbentuk Metropolitan Area Network (MAN). Perkembangan kebutuhan yang lebih luas lagi diperlukan jaringan yang lebih luas juga sehingga digunakan Wide Area Network (WAN). Jadi, MAN dan WAN merupakan perpaduan antara LAN yang simultan.

Jaringan WAN dapat mencapai antarpulau, antarnegara, bahkan antarbenua. WAN biasanya menggunakan perangkat keras (hardware) dan perangkat lunak (software) tertentu sehingga tidak bisa menggunakan sembarang hardware dan software.
    Cara kerja pada jaringan WAN (wide area network)
jaringan ini mempunyai jarak yang sangat luas karena menggunakan banyak server bisa diakses melalui negara ke negara lainnya di dunia nama lain WAN adalah Internet.

5.  Internet

Dari besarnya skala, internet sebenarnya sama dengan WAN, tetapi WAN bersifat privat, artinya hanya orang-orang tertentu yang dapat mengaksesnya, misalnya karyawan suatu perusahaan multinasional. Sebaliknya, Internet bersifat publik sehingga semua orang dapat mengakses jaringan tersebut.

Cara kerja pada jaringan Internet
Secara singkat, Cara kerja Internet yang dengan mudah mengirim data dalam berbagai format baik itu visual maupun audio dengan harga pengiriman data sangat murah dibandingkan media pengiriman data yang lain. Pada akhirnya, perkembangan menjadi pesat. Inilah Cara Kerja Internet, sebuah komputer pengguna yang biasa disebut client computer yang awalnya harus terhubung ke sebuah server tetapi hendaknya dihubungkan lebih dulu ke jaringan internet. Dengan adanya server, yang berfungsi untuk mengakses dan mengirim data-data ke dalam internet yang diminta oleh beberapa klien, sehingga komputer pengguna dapat mengakses berbagai fasilitas yang terdapat di internet seperti website, email, chatting dan sebagainya.

Komponen Jaringan Komputer

Jaringan Komputer tersusun dari beberapa elemen dasar yang meliputi komponen hardware dan software, yaitu :

• Perangkat Hardware; Personal Computer (PC), Network Interface Card (NIC), Kabel dan topologi jaringan.

• Komponen Software; Sistem Operasi Jaringan, Network Adapter Driver, Protokol Jaringan.

Perangkat jaringan komponen Hardware

1. Repeater;





   Berfungsi untuk menerima sinyal kemudian meneruskan kembali sinyal yang diterima dengan kekuatan yang sama. Dengan adanya repeter, sinyal dari suatu komputer dapat komputer lain yang letaknya berjauhan.




2. Hub;



   Fungsinya sama dengan repeater hanya hub terdiri dari beberapa port, sehingga hub disebut juga multiport repeter. Repeater dan hub bekerja di physical layer sehingga tidak mempunyai pengetahuan mengenai alamat yang dituju. Meskipun hub memiliki beberapa port tetapi tetap menggunaka metode broadcast dalam mengirimkan sinyal, sehingga bila salah satu port sibuk maka port yang lain harus menunggu jika ingin mengirimkan sinyal.seperti pada gambar di bawah ini HUB HFC ( Hybrid Fiber Coax ), mengirimkan sinyal jaringan komputer internet dan TV CABLE.


3. Bridge



   Berfungsi seperti repeater atau hub tetapi lebih pintar karena bekerja pada lapisan data link sehingga mempunyai kemampuan untuk menggunakan MAC address dalam proses pengiriman frame ke alamat yang dituju.






4. Switch;



   Fungsinya sama dengan bridge hanya switch terdiri dari beberapa port sehingga switch disebut multiport bridge. Dengan kemampuannya tersebut jika salah satu port pada switch sibuk maka port-port lain masih tetap dapat berfungsi. Tetapi bridge dan switch tidak dapat meneruskan paket IP yang ditujukan komputer lain yang secara logic berbeda jaringan.






5. Transmitter / Receiver



   Seperti telah dijelaskan sebelumnya, transmitter dan receiver bekerja secara simultan pada satu perangkat. Saat ini terdapat berbagai macam perangkat transmitter dan receiver, seperti LAN-card, modem maupun WLAN-adapter.









6. Wireless Access Point (WAP)





   WAP merupakan perangkat yang mengijinkan perangkat nirkabel (wireless) untuk terhubung ke jaringan komputer menggunakan standar WiFi maupun standar lain yang sesuai. WAP biasanya menyebarkan akses dari koneksi jaringan kabel. Perangkat yang ingin terhubung pada jaringan yang disebarkan oleh WAP harus memiliki WiFi-adaptor. Cakupan wilayah penyebaran akses WAP biasa dikenal dengan istilah hot-spot.







7. Transmitter / Receiver



   Seperti telah dijelaskan sebelumnya, transmitter dan receiver bekerja secara simultan pada satu perangkat. Saat ini terdapat berbagai macam perangkat transmitter dan receiver, seperti LAN-card, modem maupun WLAN-adaptor.






8. Local Area Network (LAN) - card



   Pada jaringan berskala lokal (LAN) data komputer ditransmisikan melalui media transmisi dan diterima kembali di komputer penerima melewati sebuah LAN-card atau yang biasa juga disebut Network Interface Card (NIC) atau Ethernet-card.





   Pada komputer, LAN-card biasa dipasang pada salah satu slot ekspansi (PCI atau ISA) pada motherboard komputer. Pada NIC terdapat konektor yang berfungsi untuk memasang kabel komunikasi yang terhubung dalam jaringan.





9. Wireless LAN (WLAN) – Adaptor



   Dengan semakin pesatnya perkembangan teknologi sambungan nirkabel, perangkat WLAN-adaptor semakin banyak ditemui, Perangkat inilah yang memungkinkan pengguna komputer dapat memanfaatkan akses jaringan di suatu area yang biasa disebut “Hot Spot”. Pada perangkat-perangkat mobile terkini seperti laptop, Personal Digital Assintance (PDA), smart-phone, maupun Ultra-Mobile Portable Computer (UMPC), WLAN-adaptor merupakan perangkat wajib yang biasanya sudah terintegrasi.

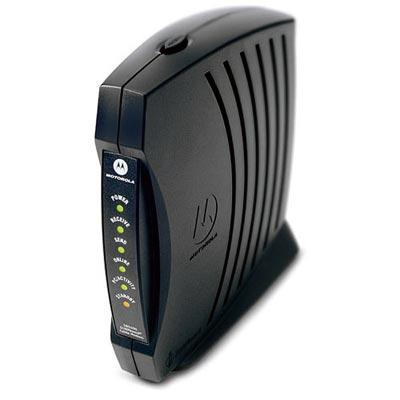

10. Modulator – Demodulator (Modem)





    Berfungsi untuk mengirim sebagai TX (Upstream) dan menerima sinyal-sinyal data sebagai RX (down stream) pada komputer yang terhubung pada jaringan luas secara langsung (direct connection).

    Terdapat beberapa mekanisme yang saat ini banyak digunakan, yaitu dial-up dan Asynchronous Digital Subscribe Line (ADSL). Selain itu juga terdapat modem yang mendukung layanan bergerak (mobile) maupun seluler dengan teknologi General Package Radio System (GPRS) pada layanan GSM maupun layanan teknologi Code Division Multiple Access (CDMA).Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa (Carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa (carrier) yang diterima sehingga informasi tersebut dapat diterima dengan baik. Modem merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat komunikasi jarak jauh dua-arah umumnya menggunakan bagian yang disebut "modem", seperti VSAT, Microwave Radio, dan lain sebagainya, namun umumnya istilah modem lebih dikenal sebagai prangkat keras yang sering digunakan untuk komunikasi pada komputer.Prinsip kerjanya; Data dari komputer yang berbentuk sinyal digital diberikan kepada modem untuk diubah menjadi sinyal analog. Sinyal analog tersebut dapat dikirimkan melalui beberapa media telekomunikasi seperti telepon dan radio.Setibanya di modem tujuan, sinyal analog tersebut diubah menjadi sinyal digital kembali dan dikirimkan kepada komputer. Terdapat dua jenis modem secara fisiknya, yaitu modem external dan modem internal;
